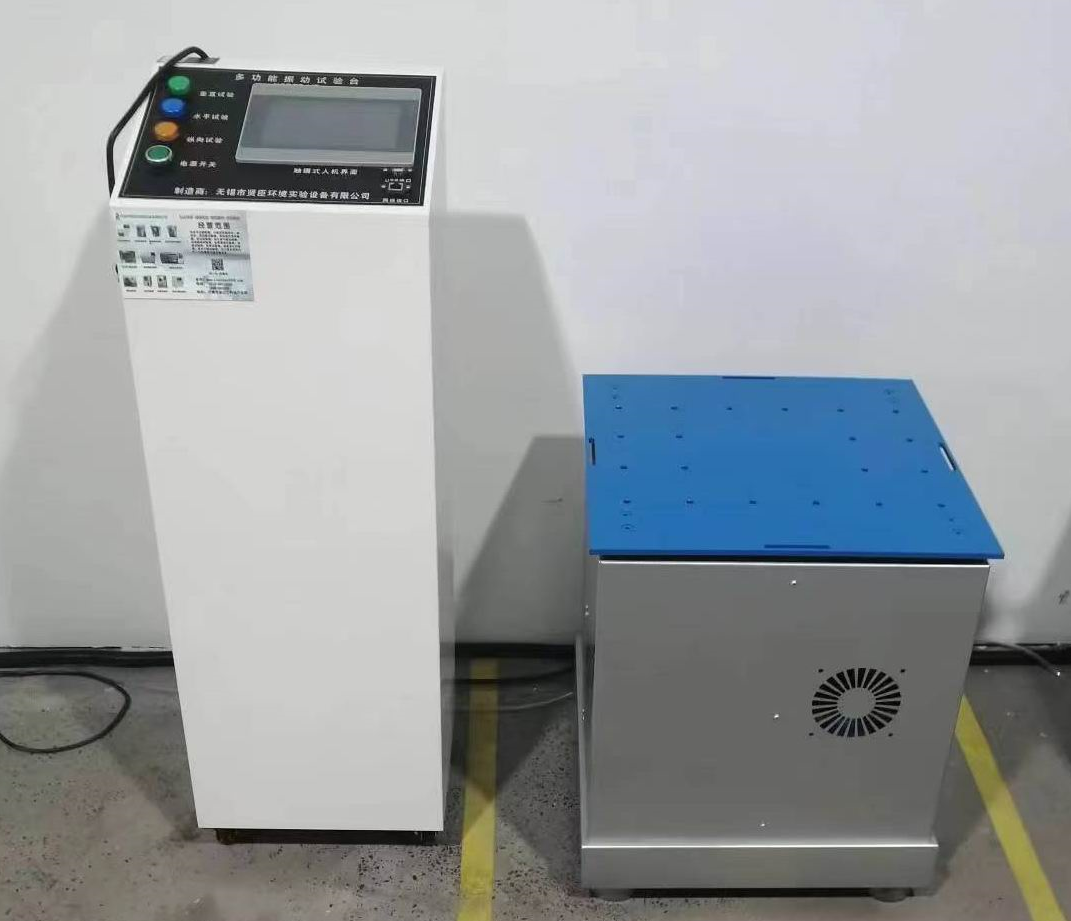

2024款 -六度空间多功能振动试验台（闭环控制）

电磁式振动台适用于：电子元器件、组件、机电产品、仪器仪表、电子玩具、医药及食品包装…等行业实验及生产线上对样品进行振动试验。模拟产品在制造、组装、运输及使用过程中所遭受的振动环境，以评定其结构的耐振性、可靠性和完好性。例如：1、电路板虚焊及可靠性；2、电子组件的接触不良； 3、保护材料的磨损；4、结合物的松脱；5、提早将不良件筛检 ；6、产品结构的强度； 7、各零件之标准值偏移； 8、零件的破损………等多种测试模式，以及找寻结构、零件、包装与运送过程间的共振关系等。

一、2024-款六度空间多功能振动试验台（闭环控制）

喜讯：贤臣联合清华大学和国防科技大学耗时多年研发，2024再次迭代成功，并成为清华大学航空航天学院的电磁式振动试验台供应商！

2024款的产品优势：贤臣与清华大学和国防科技大学联合研发，迭代3次重磅推出：2024最新款的六度空间多功能振动试验台！可以精确设置调整：振幅、加速度、PSD等数值，解决市面上99%的老款山寨产品：只能调频不能设置振幅和振幅但的痛点，告别每次测试都是不可预测的抛硬币算命式的振动模式，实现了振动试验的可重复性、可对比性、有数据支撑的振动试验。

二、技术规格

1、振动方向：XYZ三轴 垂直+水平，又叫三轴6度空间。

      在同一块台面实现：上下、 左右、 前后 6个方向的振动，并且可以选择单独方向振动或几个方向的同时振动。

2、台面试验负载：标配110KG。

     采用美国进口西屋动力系统，负载重量远超山寨仿制者的70-100KG。（此为标配重量，我们可以根据客户需求定做负

     载重量，例如150KG 、200KG、 300KG 、600KG等都有成功案例）

3、频率范围：1-600.00HZ免费升级为1HZ～1000.00HZ、1-3000HZ、1～5000HZ能够设置与显示。

     (频率显示精度0.01HZ，设置精确度0.1HZ。我们的起步频率从1-600HZ免费升级为1-1000HZ，随着测试日益严格市

     面上1-600HZ已经难以满足未来的测试要求，届时只能重新购买频率更大的振动台，造成严重浪费。)

4、振幅：0～5.00 mm  能够设置与显示，设置精度0.01mm。

   （能够做到真正意义上的，用精确数值来显示与设置振幅数值。市面上同类产品大多数属于只能显示，用一些文字游戏

     含糊的标注振幅可调，而不能用精确的数字来设置振幅，属于虚假振幅。）

5、加速度：0-20.00G  、0-40.00G、0-60.00G   能够设置与显示精确数值，设置精度0.01G。

   （能够做到真正意义上的，用精确的数值来显示与设置加速度数值，市面上同类产品大多数属于只能显示，而不能用精

     确化的数字化设置加速度，属于虚假加速度。）

6、真正扫频范围：1HZ～1000.00HZ、1-3000.00HZ、1～5000.00HZ  。

     (真正意义上的扫频，是需要能设置频率、振幅、加速度、扫频时间、循环次数等数值，图表1 设置一组电子行业最常

      见的试验要求，频率从10HZ-55HZ-10HZ 、振幅2mm 、加速度任意、 循环一次需要2分 钟 、每个方向需测试30分

      钟。如果不能设置调节振幅、加速度的话，这种的测试结果就是图个乐，没有可重复性，试验也就没有意义。）

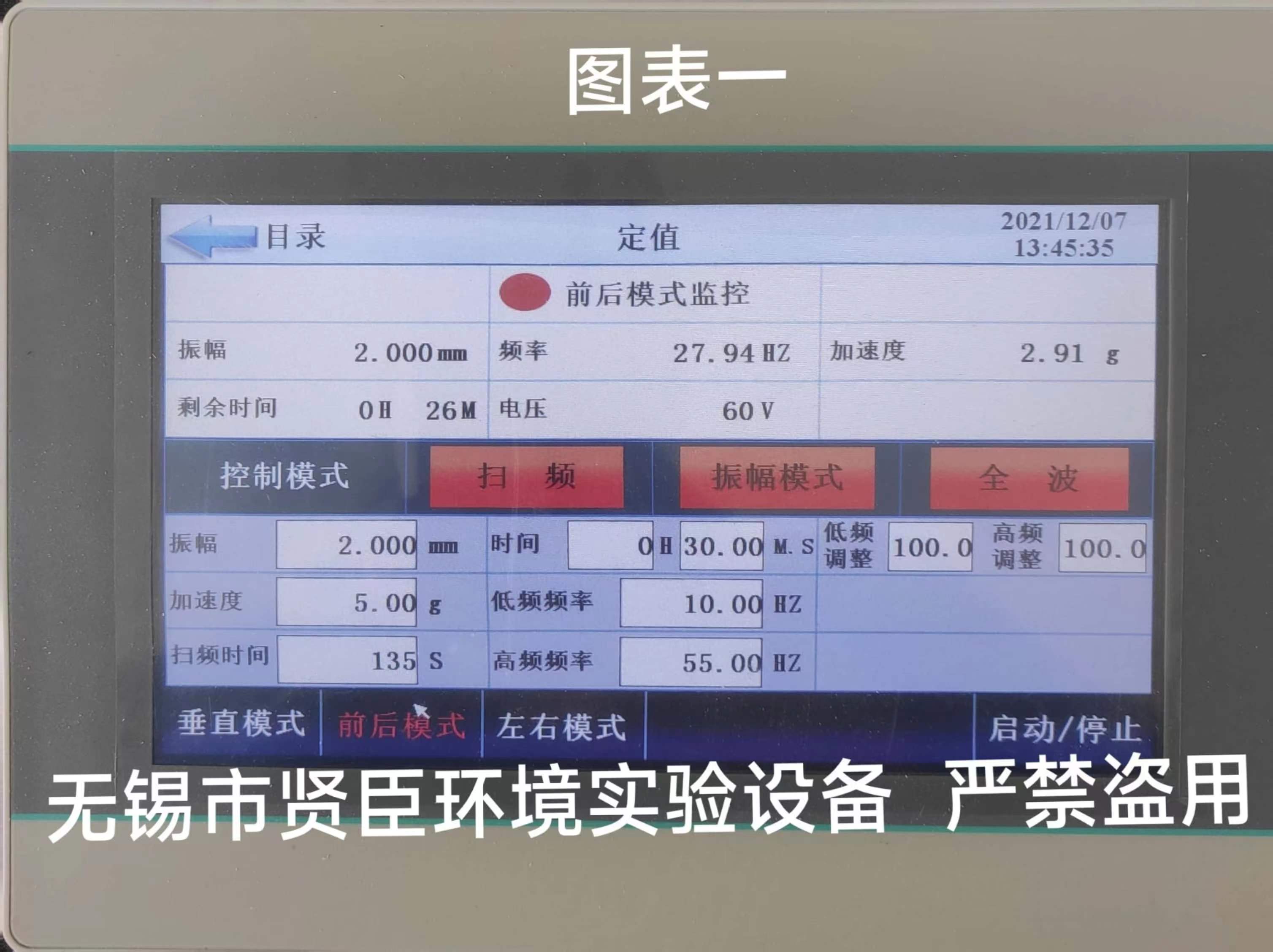

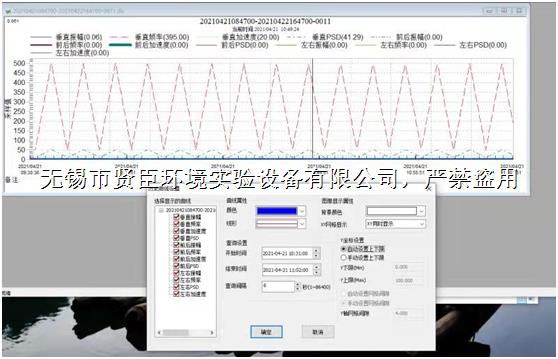

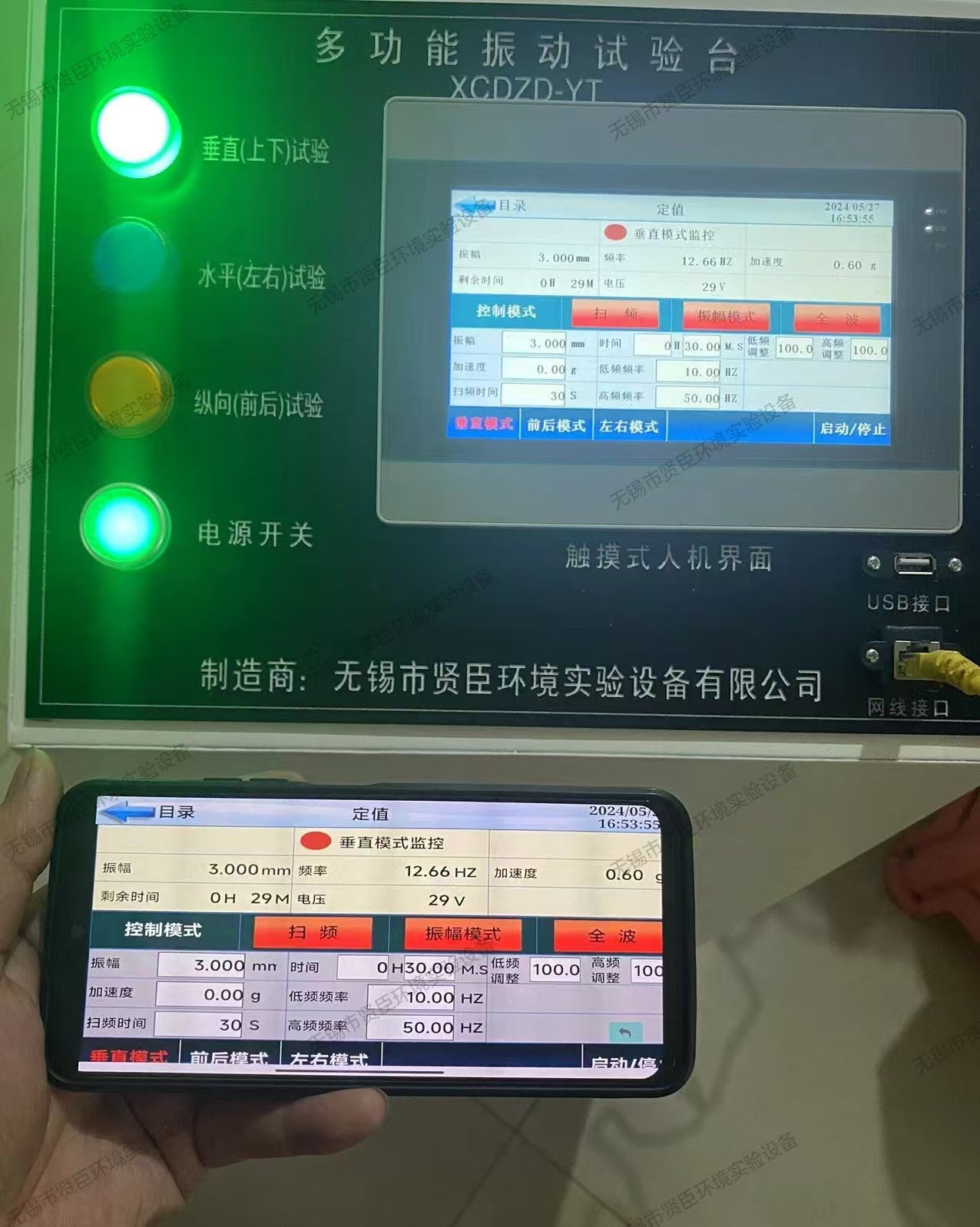

图表一：贤臣公司最新款产品，即可以显示也能够设置：频率、振幅、加速度、PSD等

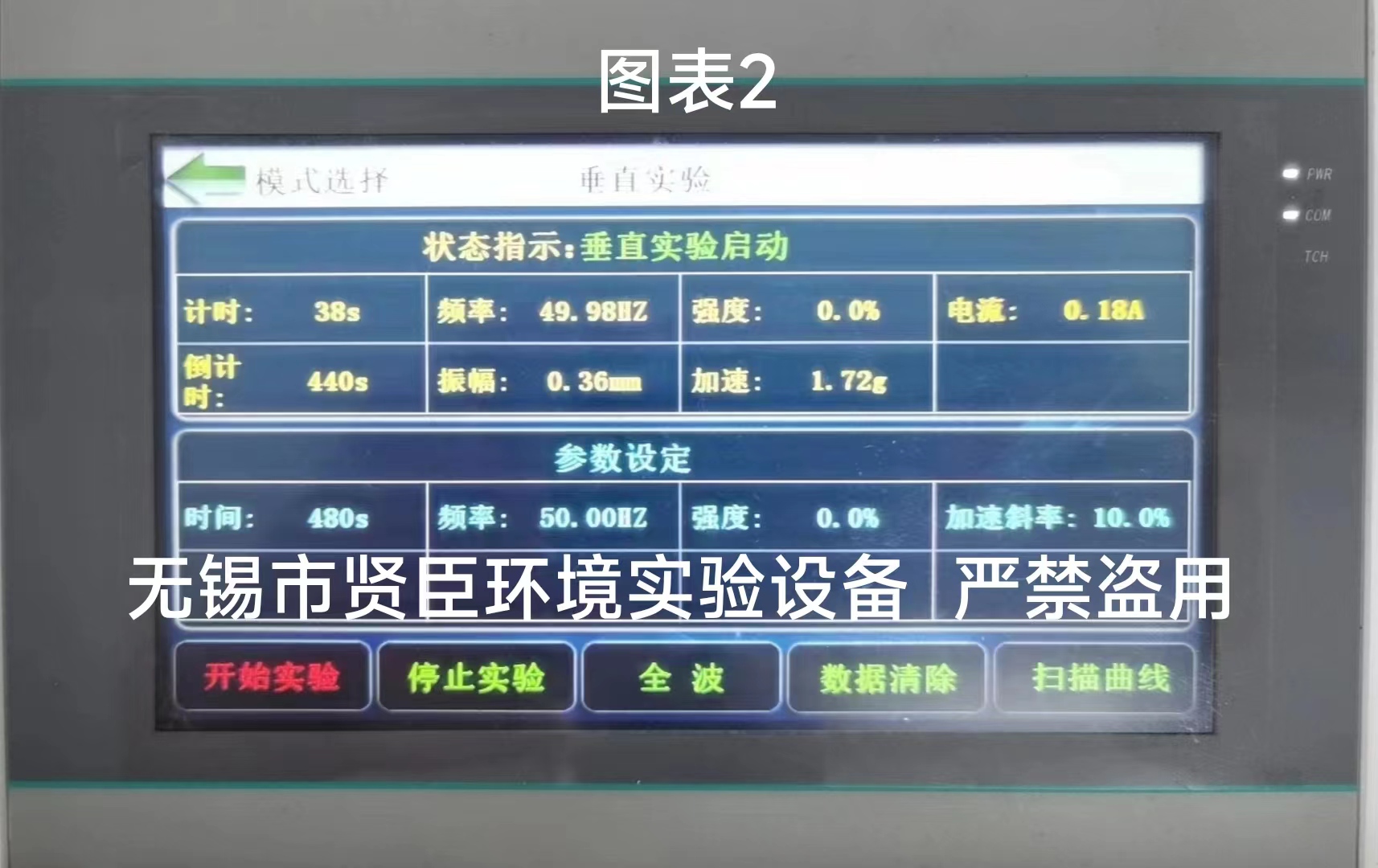

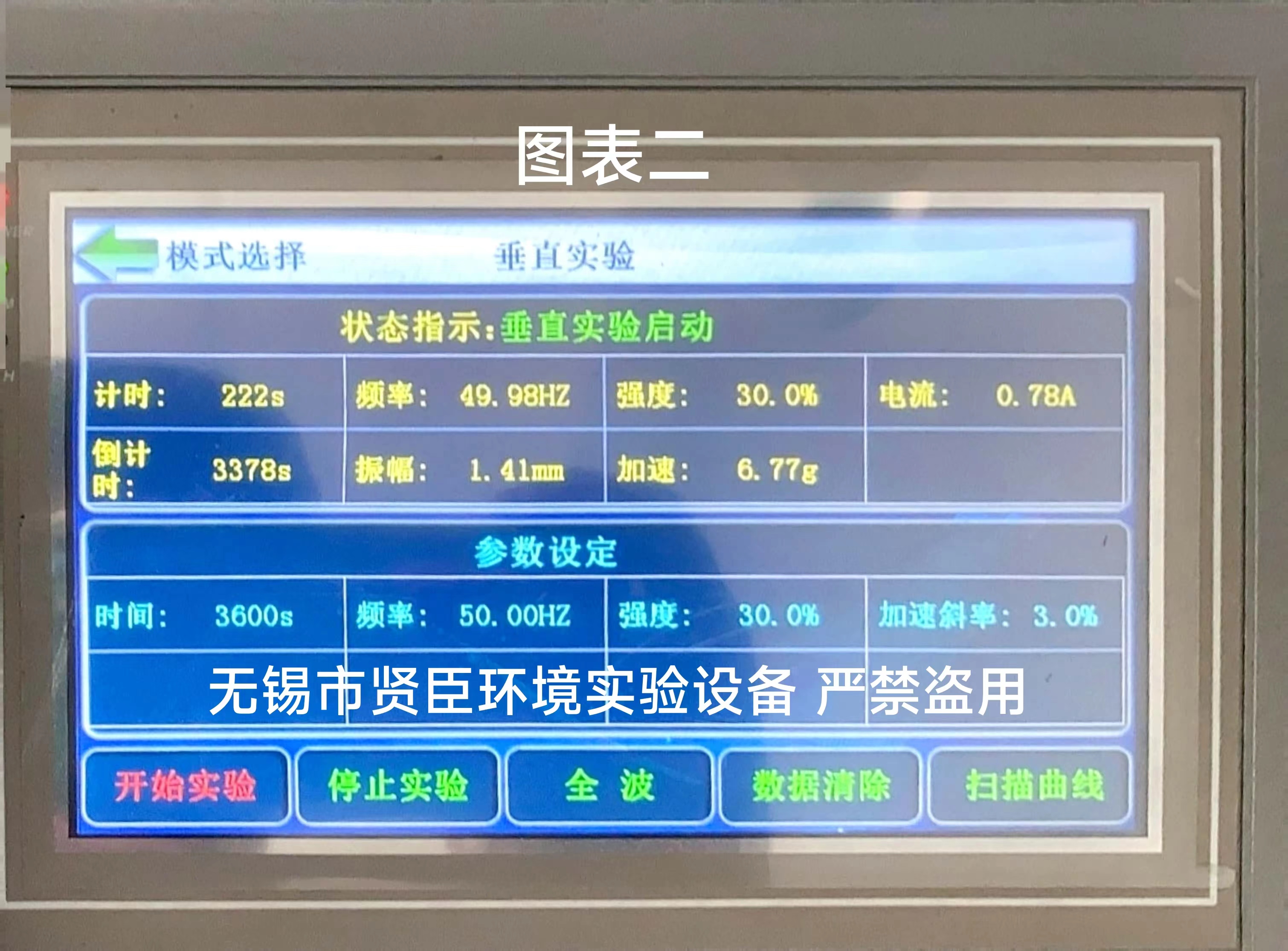

图表二2 ：贤臣公司十年前研发的老款，也是如今被市场大量山寨的款式，黄色部分为显示区域，蓝色是输入区域。

只能输入频率，不能设置振幅、加速度等数值，每次测试都是不可精确重复，也不具备做实际测试的能力，只能

用来当个摆设应付参观。

7、PSD频率谱密度：具备PSD参数调整功能，市面上同类的产品，大多不具备此功能。

8、振动波形:正弦波(半波、全波)

9、可程式功能：100个程序组，每个程序组有20个程序段，一共2000个程序段，每段的时间、频率、振

      幅、加速度、PSD数值都可以任意设定，并有可循环次数设置。

10、倍频功能（0.01HZ）：①低到高频②高到低频③底到高频再到高频可循环 ：
11、对数功能（0.01HZ）：①低到高频②高到低频③低到高再到低频/三种模式，可循环
12、曲线功能：具备曲线功能，可以通过电脑连接或者U盘拷贝数据，在电脑上面可以查看和打印数据。

13、振动机功率:3kw /220V   保险丝电流:15A

14、时间控制：任意时间可设定（小时、分钟、秒为单位）
15、实现功能:正弦波、调频、扫频、可程式、倍频、对数、加速度,调幅,时间控制,全功能触摸屏仪表控

       制,可以设置与显示加速度/振幅;/PSD等功能。
16、频率：是指一秒钟内交流电重复变化的次数，单位是赫兹，简称赫HZ

备注：最新款机器可以连接到电脑PC端、手机移动端、平板端，U盘等，实现智能化远程操作与监控。（可选配）

特别提示：近期，我们发现市场上出现了一些盗用我司产品图片、仿制我司新款软件的控制界面，以及宣称是我们代理商的行为。此类外观功能相近、价格低廉的竞品，他们实际振动出来的效果，与我们2024款振动试验台的振动效果完全不同。请广大客户在选购时注意比较，并认贤臣标志，以免购买到伪劣仿冒产品。我们始终坚信：技术的进步没有捷径，需要我们长期脚踏实的专注，持之以恒投入。

二、振动试验台的结构及主要特征：

1、控制器采用1.2mm优质A3高档冷轧板经德国进口的数控机床制作，表面用静电喷塑而成，增加了外观质感和洁净度。

2、振动台体的台面由8-10mm的优质冷轧板制成，台面永不变形,放便维护。

3、台面上有螺纹孔以便产品能够稳定的在上面做试验或者固定夹具。

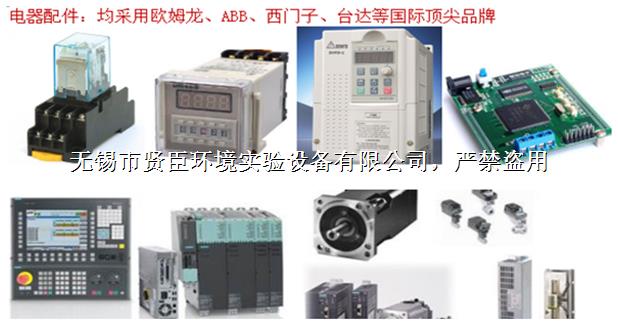

4、电器主要元件采用法国“施耐德”和日本“欧姆龙”等元件。

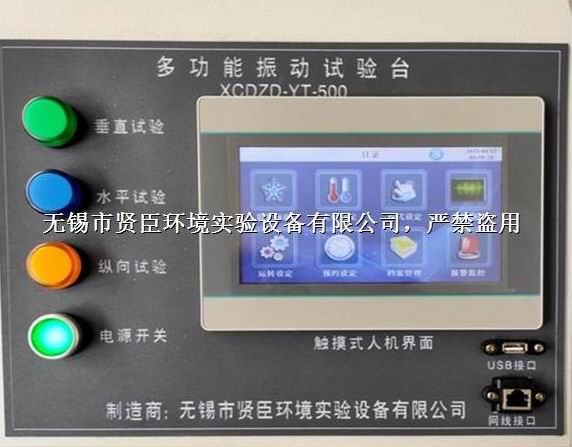

5、主控部分：贤臣自主研发7.2寸触摸屏PLC控制器（西门子模块）+变频器+电气配件采用进口施耐德、ABB等”品牌。

6、保护装置：包括控制开关、保险丝、振幅调节、电机过热保护等。

7、加重型台体：振动台体自身重量就达到150公斤以上，无需在地面打孔，适合任何楼层使用。

8、市场部分不良厂家，偷空减料减少了台体用料，  只有60-100公斤自重，导致振动台的台体重量很轻，振动幅度稍大或者产品稍重必然严重跑位，电源周边潜在危险，拉断电线，跑位而碰撞到人或物品造成危害。只能靠在地面上打膨胀螺丝等方式补救，以破坏房屋结构与损坏机器使用寿命为代价.

9、宽调幅：调幅旋钮调到很大状态也没事，克服其他厂家不能调到进行长时间试验的通病。

9、台面上有M10螺纹孔，以便制造夹具工装将产品稳定的在上面做试验，台面螺纹孔采用德国进口激光切割加工中心，

     免费提供相关台面螺纹孔的尺寸图纸。

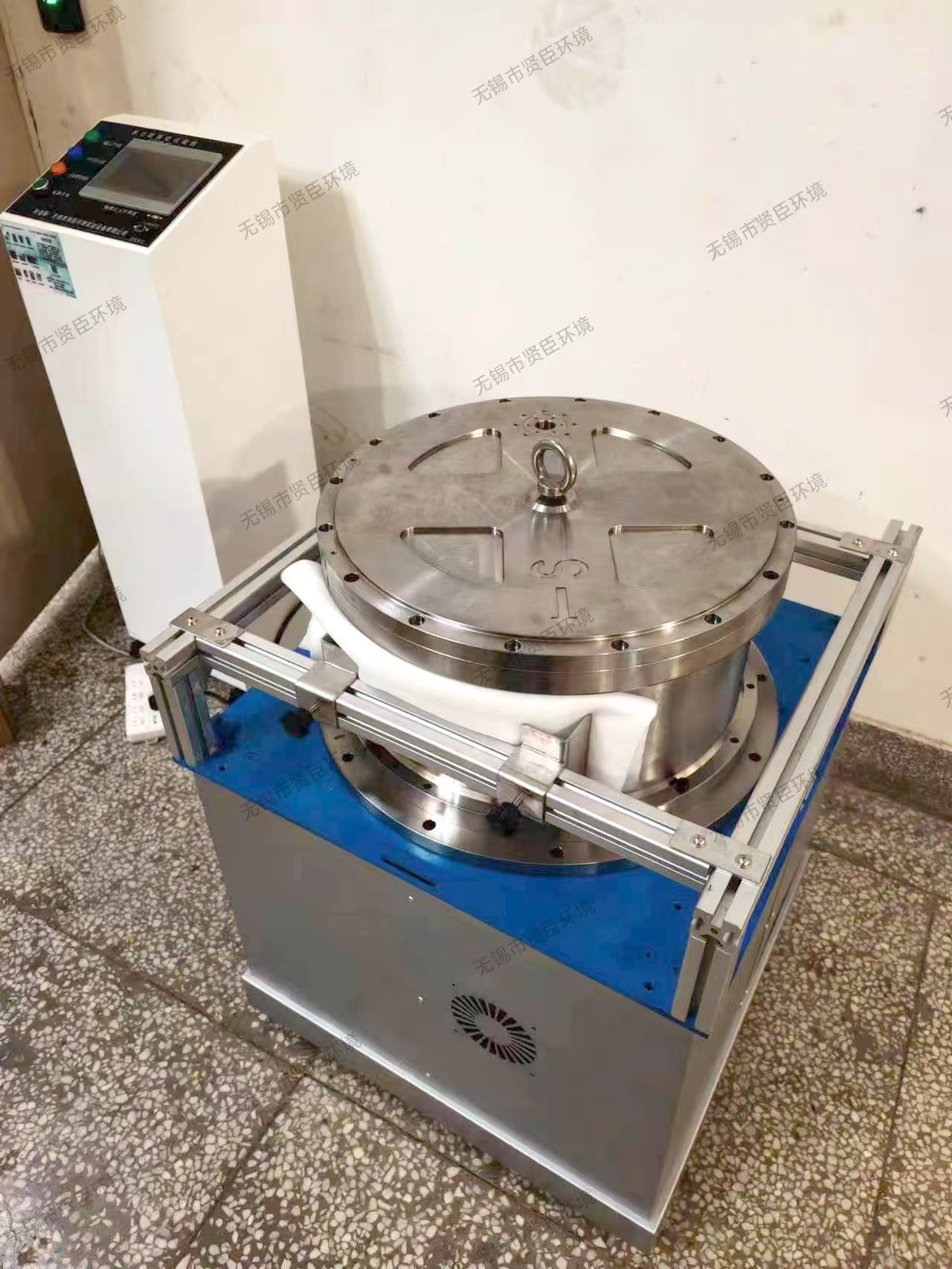

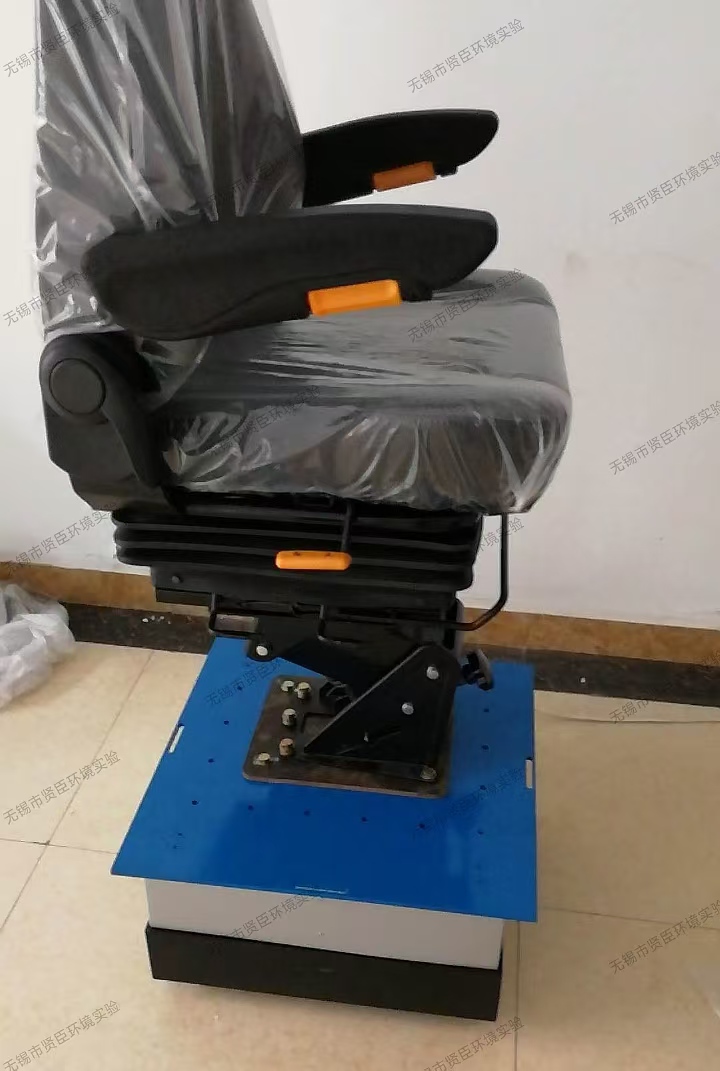

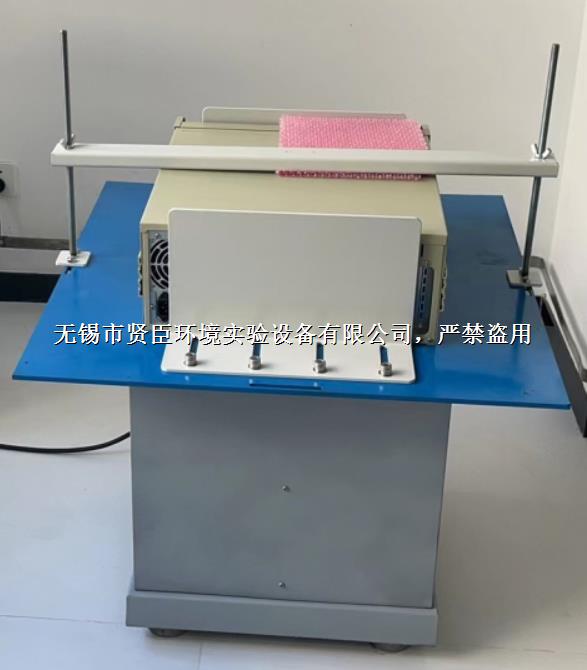

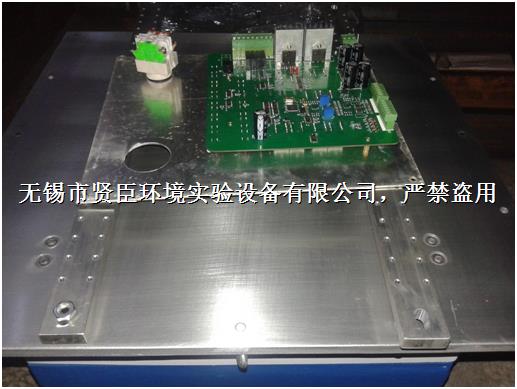

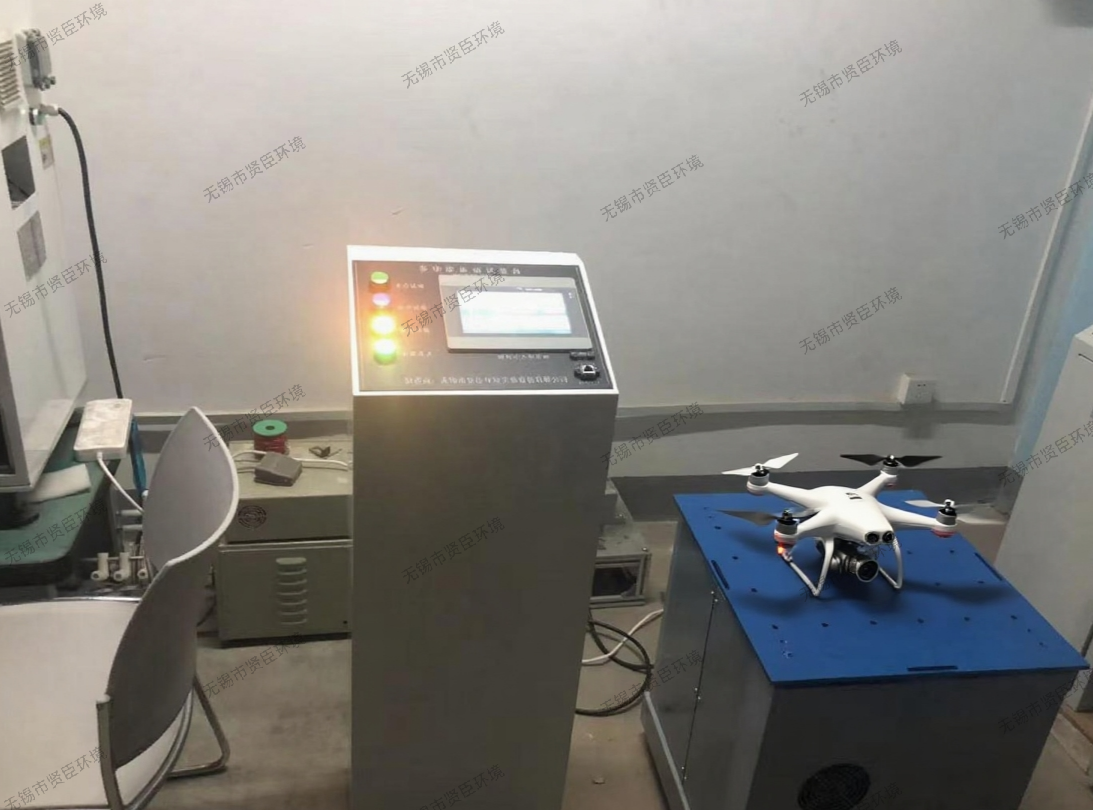

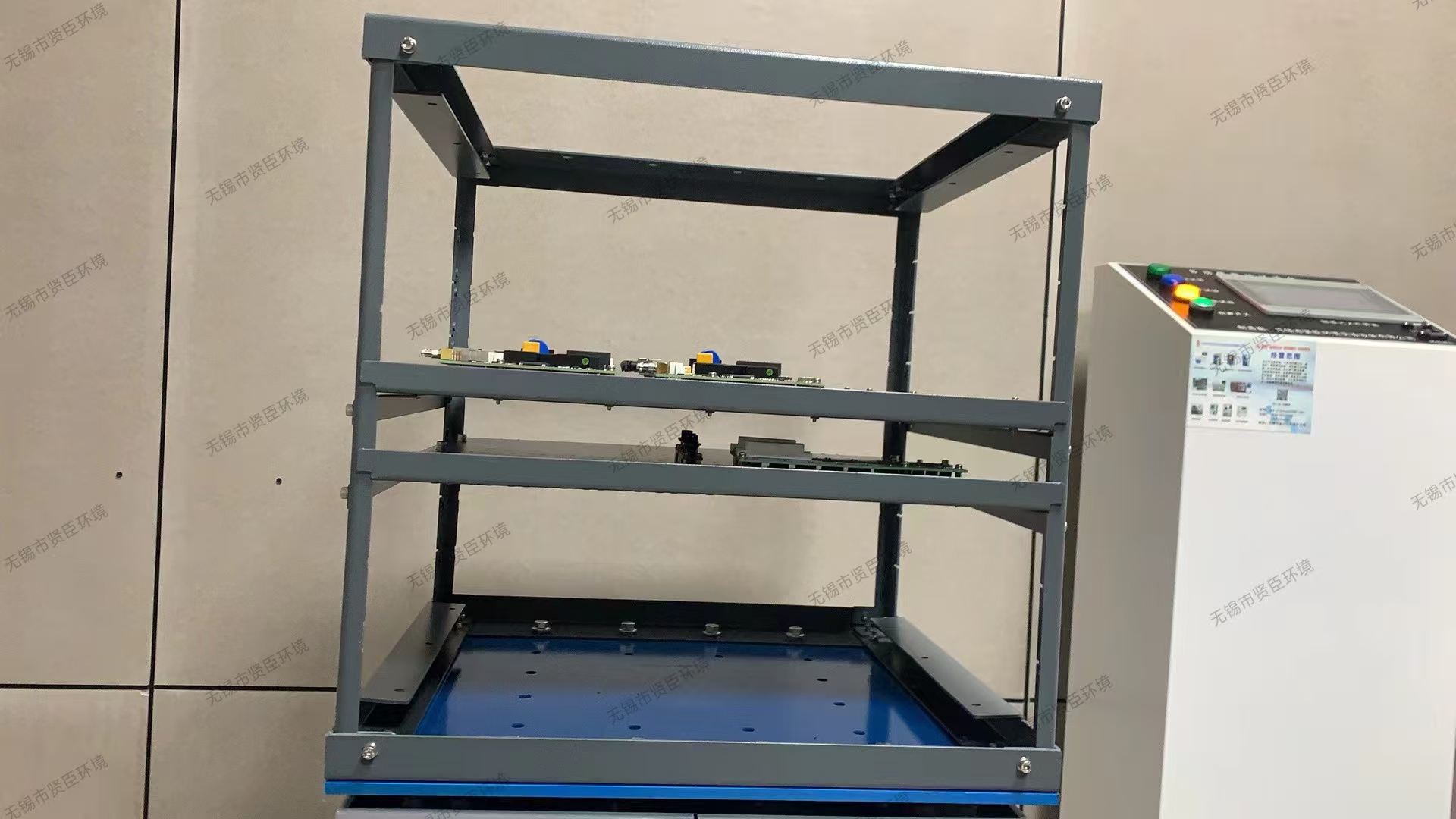

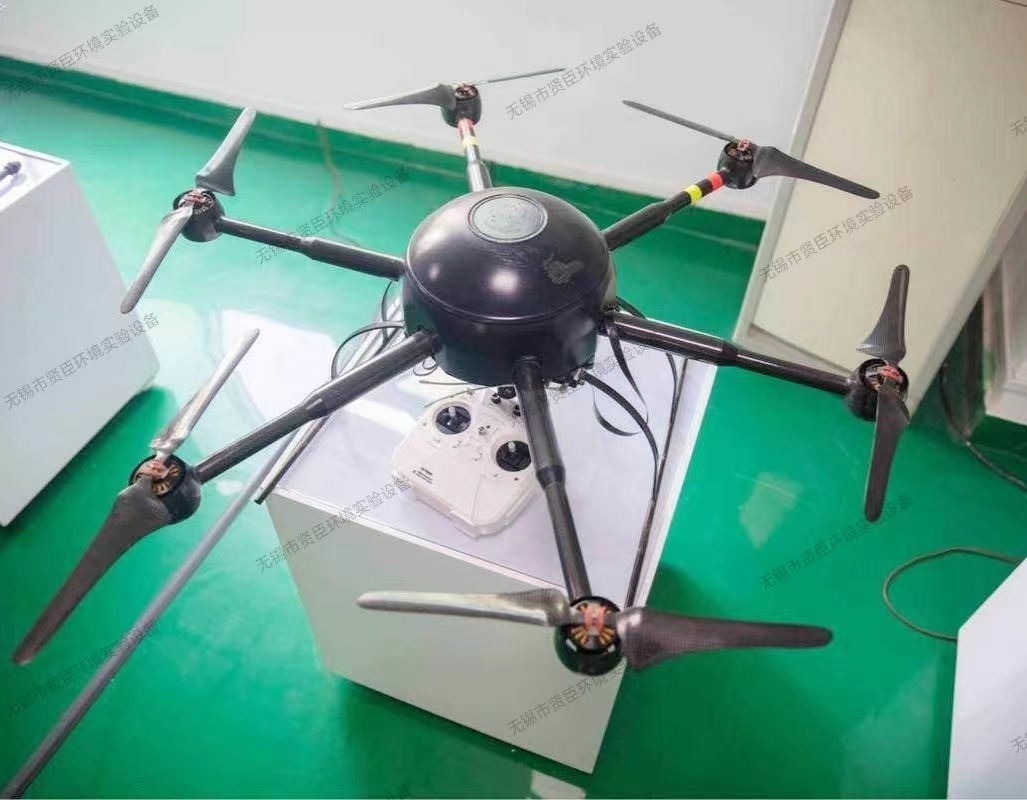

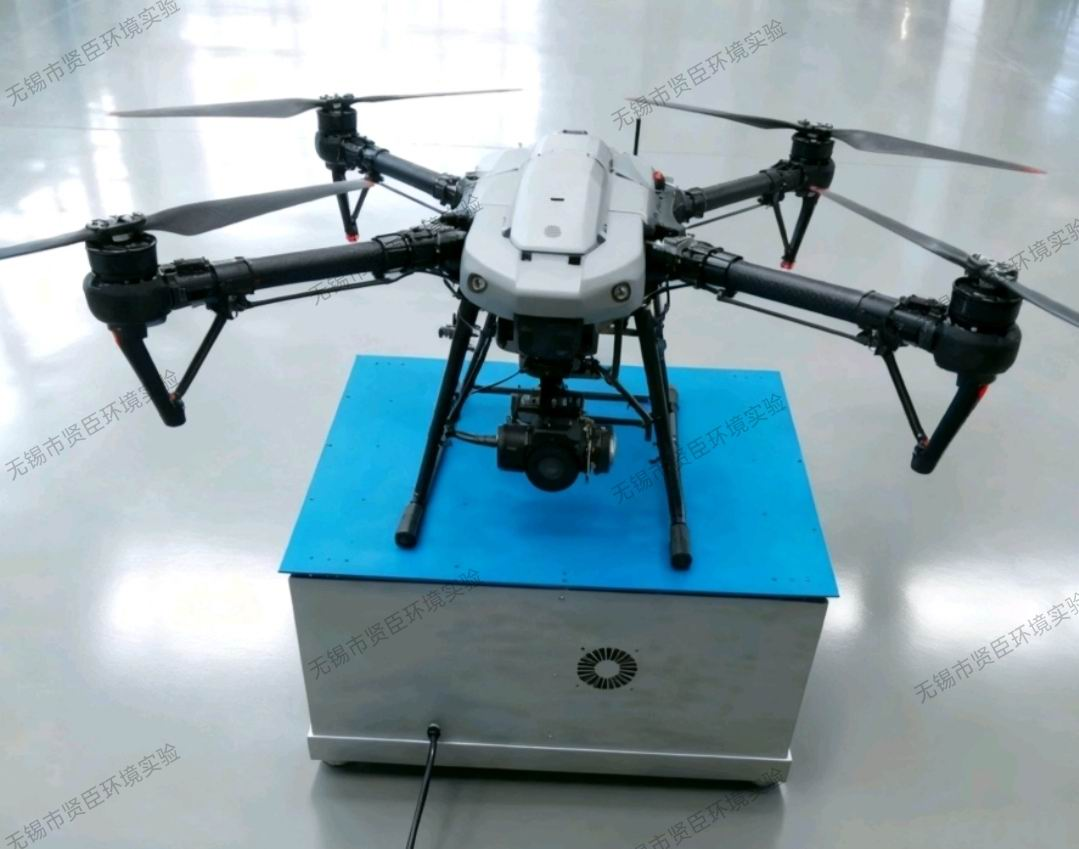

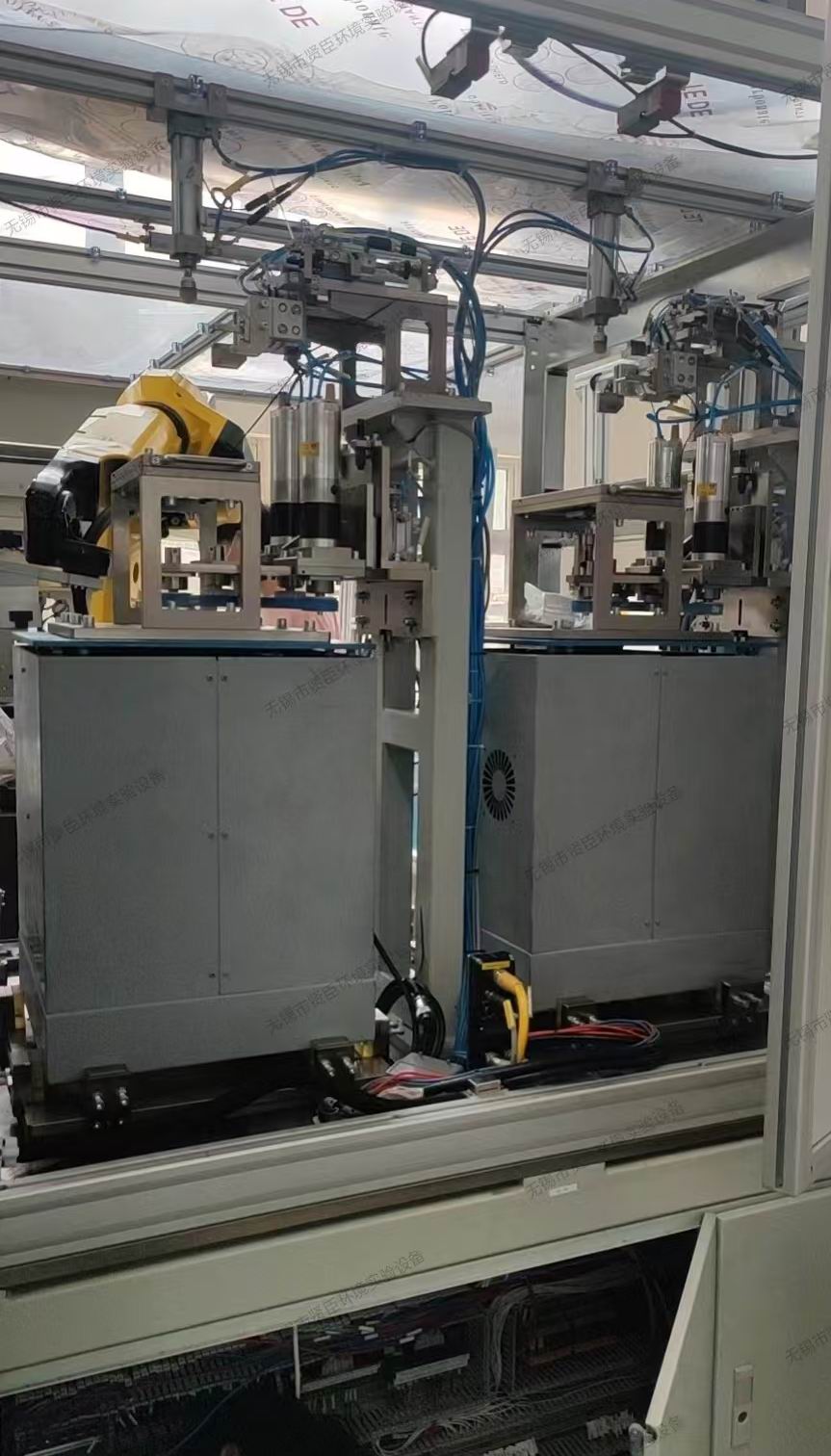

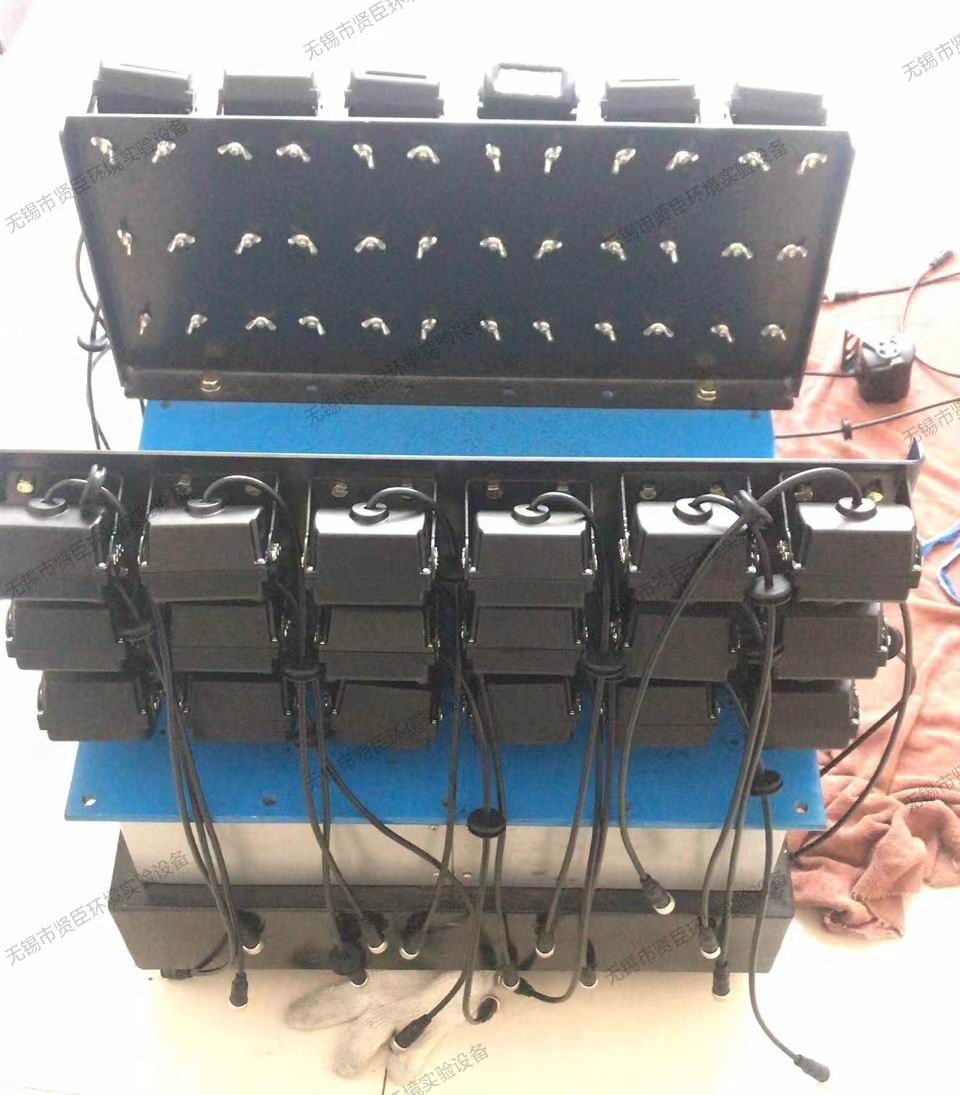

例子：我们拥有丰富的实际运用案例，以下为常见几种固定方式，供您参考

三、优质贴心的售后服务：免费送货上门、整机免费保修一年、箱体保修三年，免费终身维护！

1、为用户提供所需的使用、维护咨询、包教包会；
2、及时向用户提供易损件和备件；
3、振动试验台从验收之日起，设备质量保证期内，因制造质量问题不能正常工作时，供方在得到通知后24小时内将派出维修人 员进行免费维修。
